Technische Daten: Spindeln

Bohrwellenbearbeitung, innen- und außenspanend

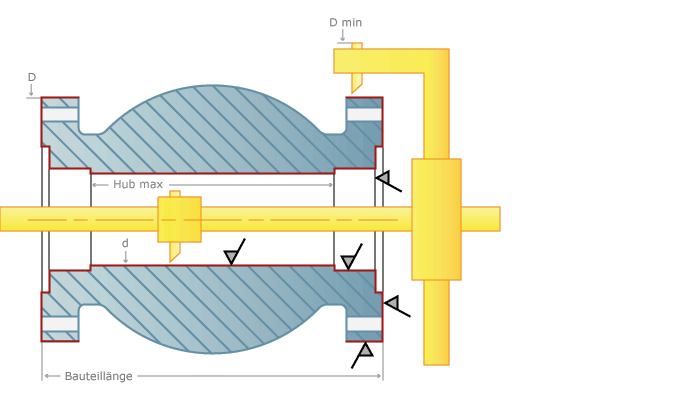

Technische Zeichnung Spindeln

d D D min Hub max Bauteillänge
Ø40/300 Ø500 Ø600 300 800
Ø50/400 Ø600 Ø750 450 1000
Ø60/500 Ø700 Ø900 450 1200
Ø80/650 Ø900 Ø1200 650 1500
Ø100/800 Ø1000 Ø1300 800 1500
Ø250/1200 Ø1500 Ø1800 2200 3000

Alle Maße in mm
